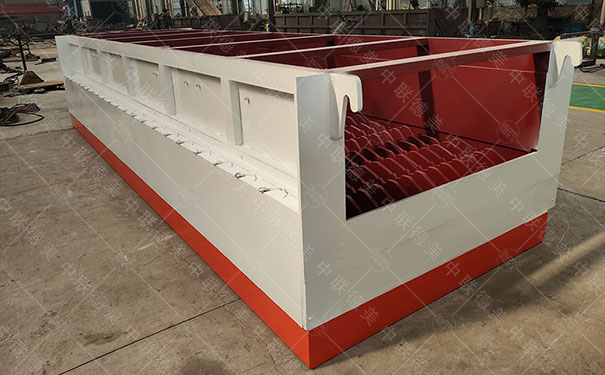

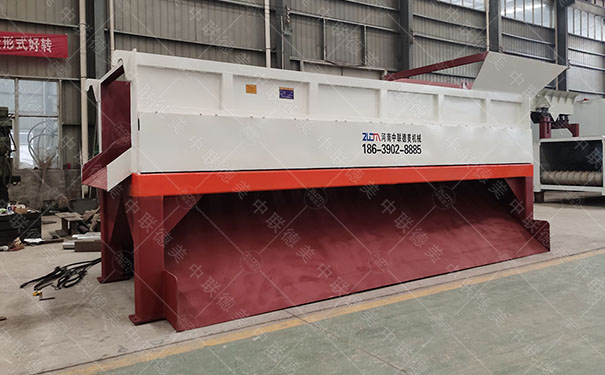

泥石分離機 輥軸篩的創新要點

該裝置采用菱形滾柱作圓周運動，輥軸篩作圓周運動，輥軸篩受擾動原理，使篩面受擾動較松散，采用圓形滾柱與菱形滾柱有機結合，組成篩梳子篩選物料，每個滾柱下設有隱藏式刮刀，可清除粘附在篩盤面上的粘附，使篩孔保持暢通。采用兩級或多級帶傾角的圓輥與菱形滾柱式篩板構成篩體，煤流沿傾斜篩體移動，使煤流都布滿在篩板上，有利于篩分，避免了堵煤、堵孔及積煤等不良現象。當篩分面積相等時，正弦篩的篩分效率比其他設備提高百分之40~50。本機具有處理量大，透篩率高，工作時無振動等特點，能對含任何水份和粘度的物料進行篩分，不粘，不堵，不卡卡，無噪音。

滾軸篩是煤炭、電力、冶金、水泥、礦山等行業用固體物料的理想篩分設備，尤其適用于煤礦、洗煤廠、火力發電廠的煤的干式分選。尤其適合于10mm以上或大于10mm大小的分級。

關鍵技術特征：

1)適用于10毫米或大于10毫米的顆粒級配。

2)是單機容量大，運行穩定可靠。

3)適用于各種性質的篩分料。能處理高水分，高粘度物料。

4)高透篩率。當?shù)V山和選煤廠的分級粒度為10mm時，篩分效率可達百分之八十五以上；當分級粒度為30mm時，篩分效率可達百分之九十以上。

5)無卡、無粘堵篩孔，物料連續透篩順暢。

6)環保性能良好。全封閉結構，有效避免了煤塵飛揚，無振動，低噪聲。

7)結構簡單，體積小，便于安裝和維修。

創新要點

1.利用正弦波擾動原理，使篩板上的物料擾動松散，利用圓形滾筒和菱形滾筒有機結合的相對空間構成篩眼，用篩篩進行物料篩選。

2.篩軸與入料方向成直角布料：可根據加工能力需要靈活選擇篩軸數管和軸間距。

3.篩軸的旋轉方向與煤流的運動方向一致：這樣一方面節省了篩片轉動的動力，減少了電機的功率消耗；另一方面避免了堵煤、積煤和結死煤等不良現象，更有利于篩分。相同篩分面積時，效率較高，處理能力較強；

4.篩孔尺寸適應性強：通過改變軸距以及菱形滾柱和圓形滾柱的尺寸，可使篩孔尺寸嚴格控制在10-30mm范圍內，并可根據需要確定篩孔尺寸，以適應不同的粒度分級。靈活性和適應性強，能滿足用戶的不同需求。
