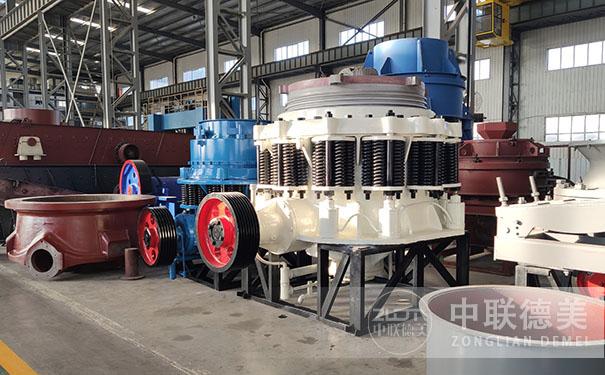

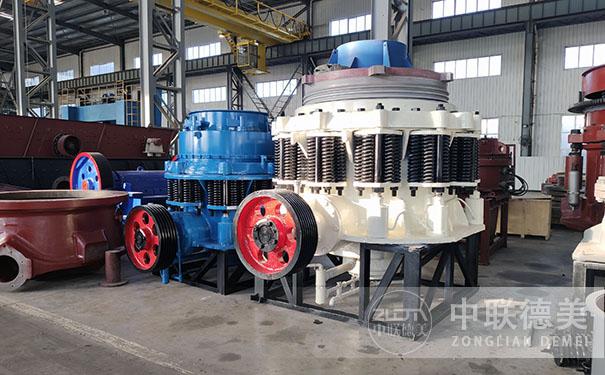

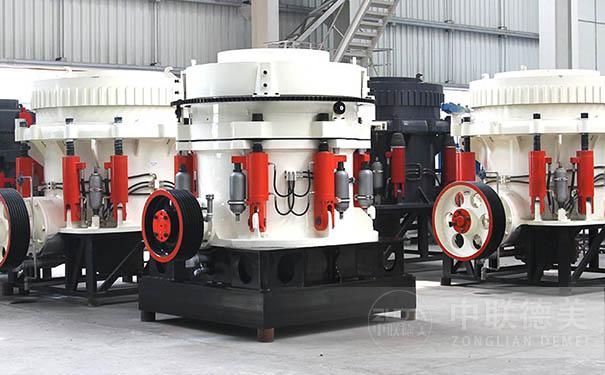

圓錐破碎機

圓錐破碎機產品介紹：

圓錐破碎機簡稱圓錐破，是一種物料破碎機械?？梢云扑橹械燃耙陨嫌捕鹊牡V石和巖石。該破碎機不僅結構精巧，易于維護，而且產能，深受廣大用戶歡迎。多缸液壓圓錐破碎機是引進國內外先進技術而研發的新一代圓錐破碎機，是用于替代彈簧圓錐破碎機和一般液壓圓錐破的新產品。它將破碎速度、沖程以及破碎腔型設計完 美結合，不但提高了生產能力和破碎質量，而且還擴大了應用范圍。具有結構堅固、用途廣泛、調整方便、使用經濟等特點。采用國際上先進的技術結構，減少了維修量，降低了運行成本，并能提供液壓調整、過載保護和清腔等先進功能。

圓錐破碎機工作原理：

多缸液壓圓錐破碎機的破碎過程是在定錐襯板和偏心運動的動錐襯板之間完成的。電機通過三角皮帶和皮帶輪來驅動破碎機的水平軸，水平軸通過齒輪傳動來驅動偏心套旋轉。偏心套帶動主軸使動錐部成旋擺運動，從而在偏心擺動的動錐襯板和定錐襯板之間產生周期性的相對運動，使待破碎物料在破碎腔內不斷地受到擠壓和彎曲而被破碎。待破碎物料由上部的給料口進入破碎機，破碎后的物料由破碎機下部的排料口排出。

圓錐破碎機產品優勢：

在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破碎機彈簧保險系統實現保險，圓錐破碎機排礦石加大。異物從圓錐破碎機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續加大，使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。圓錐破碎機系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種，可根據用戶不同需求選購。

圓錐破碎機性能特點：

破碎效率更高

多缸液壓圓錐破碎機通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，大大提高了設備的額定功率和通過能力，實現對物料的選擇性破碎，破碎粒度均勻。

運轉可靠、故障少

雙向過鐵釋放液壓缸能夠讓鐵塊順利通過破碎腔，并且在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，避免了彈簧圓錐破碎機需要停機維護的操作。

操作簡單、適用性強

所有零件都可以從頂部或側面拆裝和維護，無需拆裝機架、螺栓，破碎腔形便可從標準超粗腔型到短頭超細腔型任意變換，適應大范圍產品粒度要求。

稀油潤滑、壽命長

破碎腔體采用高性能非接觸式迷宮密封件，提高了阻擋粉塵的可靠性，降低了鐵污染和設備的磨損周期，加上機身攜帶的獨特稀油潤滑系統，大大提高了設備使用壽命。

圓錐破碎機適用范圍：

該系列圓錐式破碎機適用于破碎抗壓強度不大于250MPa的各種礦石和巖石，應用于礦山破碎中特硬和中硬的物料，適用于中、小型選礦廠礦石的中碎或細碎。該破碎機采用顎板低懸掛軸板上推式結構。具有生產能力高、齒板壽命長、能耗低、產品力度均勻等特點。圓錐破碎機破碎物料多，破碎比大，產品效果好。

圓錐破碎機突出的性能優勢：

1、用圓錐破碎機生產物料時，物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，生產出來砂石成品粒度均勻，呈立方體狀，深受用戶喜歡。

2、該設備的動錐采用耐磨鋼材鑄造，使用壽命更長，質量十分可靠，經久耐用。

3、本系列圓錐式破碎機使用干油或者水兩種密封方式，灰塵無法進入機體內，從而保證了潤滑油的清潔，延長了滑動軸承、推力球軸承的使用壽命，是整個設備運行更可靠。

4、模塊化設計，通過更換腔型，即可實現粗、中、細碎的轉換，以提高生產效益。

圓錐破碎機分類及其特點：

1、圓錐破碎機的5種分類（按照先進程度排序如下）

單缸液壓圓錐破＞多缸液壓圓錐破＞全液壓圓錐破＞西蒙斯圓錐破(復合型）＞彈簧圓錐破

2、圓錐破碎機產品特點：

單缸液壓圓錐破的特點：

1、生產能力大、破碎效率高；

2、層壓破碎，產品粒型為立方形；

3、多種腔型結合沖程，適應多種粒度需求；

4、結構簡單，易于維護，運行成本低，故障率低，操作方便；

5、全自動控制系統采用PCL+觸摸屏的控制模式，實時監控溫度、壓力、電流等核心參數，并進行自動控制，保證設備穩定運行。

多缸液壓圓錐破的特點：

1、全液壓：全液壓保護和調整裝置，節省人工時間；

2、顆粒完整：采用層壓破碎，利用率高，粒型好，大小均勻；

3、穩定可靠：新PLC自動控制系統，提供安 全可靠保護；

4、遠程監控：配備遠程觸摸屏操作界面，顯示實時工作狀態。

全液壓圓錐破的特點：

1、結構獨特運行成本低：機體為鑄鋼結構，重載部位設置有強筋，密封性能好；由于有保險裝置，大大減少了停機時間；

2、操作方便：錐碎機包含液壓調整機構，便于快速調整破碎機排料口大小。

3、自動化程度高：該設備采用外置潤滑系統（油泵、油箱、管路），油溫過高或流速過慢時自動關機；

4、生產效率高:模塊化設計，更換腔型實現粗、中和細碎之間轉換，生產效益提高。

西蒙斯圓錐破(復合型）的特點：

1、破碎力大，破碎效率高，處理量大；運行成本低，實用經濟，調整方便；

2、結構合理，使用壽命長，產品力度均勻；

3、采用液壓清腔系統，減少停機時間；規格對應型號多，適用范圍廣；

4、彈簧保險系統是過載保護裝置，可使異物、鐵塊通過破碎腔，離開破碎機。

彈簧圓錐破的特點：

結構簡單、生產效率高、調整方便，實用經濟 。

圓錐破碎機工作原理：

圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

圓錐破碎機設備小常識：

在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口加大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續加大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。

產品參數：
