滾軸篩分設備的構造以及注意事項

滾軸篩分設備其主要設計思想是：采用多軸旋轉方式，將篩料向前移動，同時對其進行篩選。其工作機構為一排篩軸，每一篩軸以相同方向轉動，使物料向前移動，同時攪拌物料，小于篩孔大小的顆粒受自重和篩軸旋轉力的作用從篩孔落下，大于篩孔大小的顆粒留在篩面上繼續前進，進入碎煤機進行破碎。該系統由電機、工件、旁路機構、篩軸、篩蓋、堵煤報警裝置等組成。在工作中，電機通過減速器，驅動鏈帶動篩軸進行同向轉動，使物料在篩面上向前滾動。滾動式過程中，小塊料落下，大塊料從篩面滾入碎煤機。

該系列設備有以下特點：

一、全部采用鏈條傳動，結構簡單，維護方便。

二、配有多組篩片清掃器，篩面清潔，泥石分離機費用多少，篩分效率好，不易堵煤。

三、設置有堵煤報警裝置，篩煤設備安全運行。

四、全封閉結構，無粉塵外溢，福建泥石分離機，有脊?fàn)铐斆?，方便沖洗。

構造形式

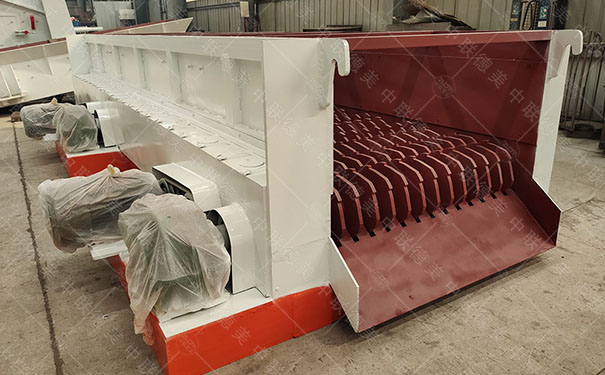

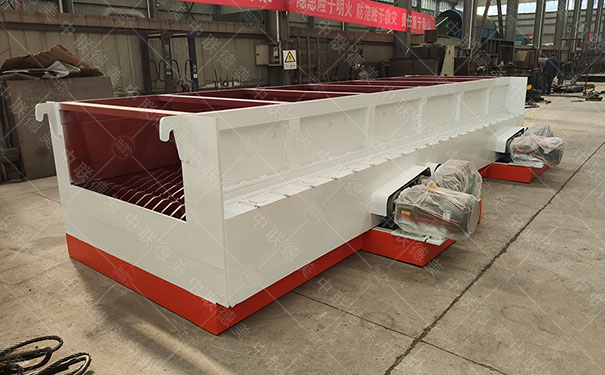

變斜式等厚滾軸篩由機身、機蓋、篩軸、進煤斗、出料罩和控制柜六部分組成。

一、機體部分

機身是焊接件，所有的篩軸組件通過連接螺栓固定在機身上，機身的側面設有襯板。

二、機蓋部件

其蓋子是焊接件，起到密封作用，在蓋子上設有一道檢修門，前后分別有煤斗和出料罩。

三、篩軸安裝配件

篩總成由輥道電機(含減速機)、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、支承座和軸承座附件等組成，其中泥石分離機的生產廠家是一家，輥道電機(含減速機)通過聯軸器與篩軸直接連接。

四、進煤斗部

帶旁路進煤斗為焊接件，內襯有擋板，擋板由電動推桿執行器推動，限位翻轉，進煤斗內設有襯板。

五、出口罩外殼部分。

出罩殼為焊接件，出罩殼起到密封作用，出罩殼上設有一檢查門。

六、控制柜部件。

滾軸篩設備操作者必須有經培訓的持證上崗、按信號行駛或停車。不管設備處于何種狀態，任何人都不能停留在滾軸篩旁，以免發生傷害事故。

拆裝檢修時，對所有部件和零部件都要有專人負責保管和管理，以免丟失影響下一次使用。特別是電機、減速器、泥石分離機等供應商，要進行完整的保護，重要的傳動部件如軸承等，要經過潤滑后再存放，以防長期存放生銹。
